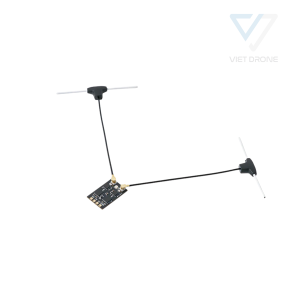

SuperD ELRS Diversity Receiver (bản 2,4ghz)

Thông số kỹ thuật

• Tên sản phẩm:  Bộ thu đa dạng BETAFPV SuperD ELRS 2.4GHz/915 MHz/ 868 MHz

• MCU :  ESP32 PICO D4, SX1280(SX1281) kép (2,4 GHz ) / SX1276 kép (915 MHz /868 MHz )

• Công suất đo từ xa: 20dBm (2,4 GHz ) / 17dBm (915 MHz /868 MHz )

• Trọng lượng không bao gồm ăng-ten: 1,1g (2,4 GHz ) / 1,2g (915 MHz /868 MHz )

• Tần số RF: 2.4GHz (ISM) / 915 MHz FCC/ 868 MHz EU

• Đầu nối ăng-ten: IPEX MHF 1/U.FL

• Điện áp đầu vào: +5V DC @ “+” pad

• Giao thức nhận: CRSF

Kích thước bảng mạch: 22mm x 14mm

Bộ thu đa dạng thực sự đầu tiên với TCXO

Bộ thu đa dạng SuperD ELRS 2,4 GHz  được tích hợp TCXO (bộ dao động tinh thể bù nhiệt độ), được chia sẻ bởi hai chip RF để tạo ra nguồn xung nhịp siêu chính xác. Bộ thu đa dạng thực sự bao gồm hai chip RF và PA+LNA sẽ tạo ra một lượng nhiệt lớn khi hoạt động. Với TCXO chất lượng cao, nó có thể chịu được nhiệt độ khắc nghiệt mà không sợ nóng lạnh, liên tục đưa ra tần số chính xác cho chuyến bay tầm xa. Nhấn vào đây để tìm hiểu thêm về TCXO.

Biểu đồ

Sơ đồ phiên bản máy thu SuperD 2,4 GHz  được hiển thị bên dưới.

SRX005

EXPRESSLRS/ELRS 2.4GHZ RECEIVER

Thông số kỹ thuật ELRS-R24-D

• ESP8285, SX1280/1281IMLTRT

• PA/LNA: SE2431L

• Đầu nối ăng-ten: IPEX MHF 1

• Tần số RF: 2.4GHz (2400~2480MHz)

• Công suất đo từ xa: 22,5dbm ~ 23dbm

• SE2431L RX_gain: 12,5dB

• Đa dạng (chuyển đổi ăng-ten), ANT2 mặc định

• Giao thức nhận: CRSF

• Điện áp đầu vào: 4~9V DC @ 5V pad

• Công suất tiêu tán: 40~45mA(trước khi liên kết), 70~75mA(liên kết), 90~95mA(chế độ wifi)

• Kích thước bảng mạch: 21mm x 15mm

• Trọng lượng: 3g w/ 2x ăng-ten

• Đóng gói: 1x Ăng-ten ELRS-R24-D, 2x IPEX MHF1

Phần mềm cơ sở

• ExpressLRS 1.x & 2.x, MATEK 2400 RX kích hoạt “USE_DIVERSITY

• ExpressLRS 3.x hoặc mới hơn, MATEK R24-D 2.4GHz RX

• Cập nhật chương trình cơ sở qua UART hoặc WIFI
