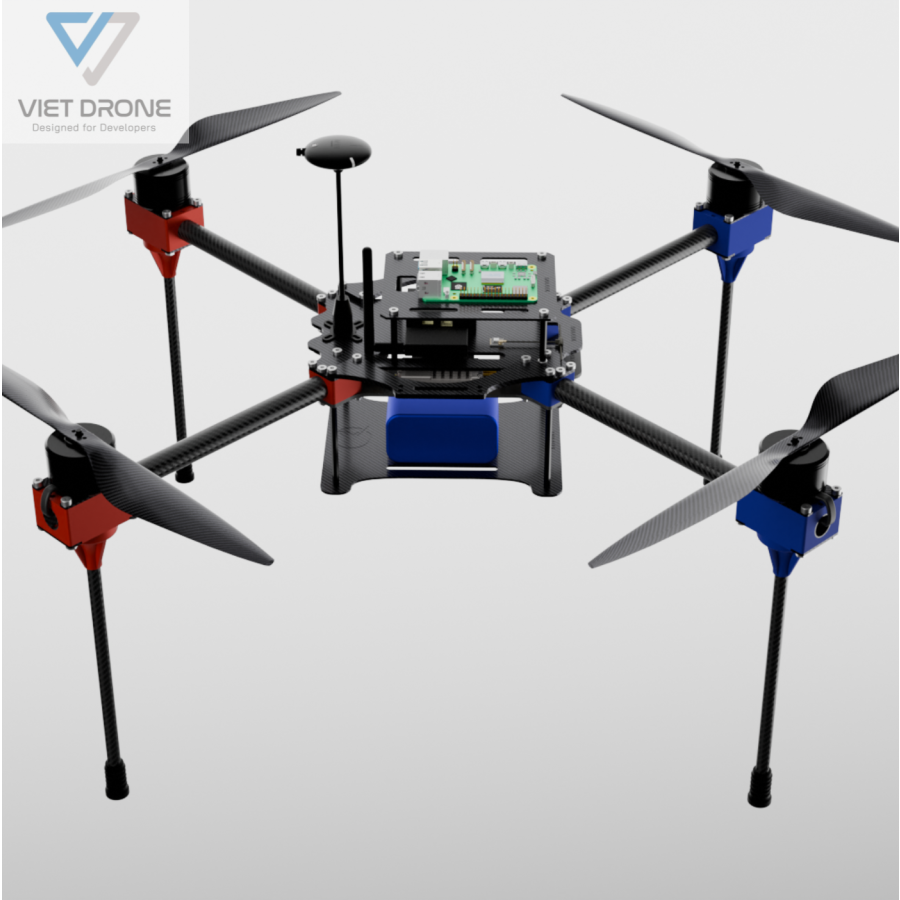

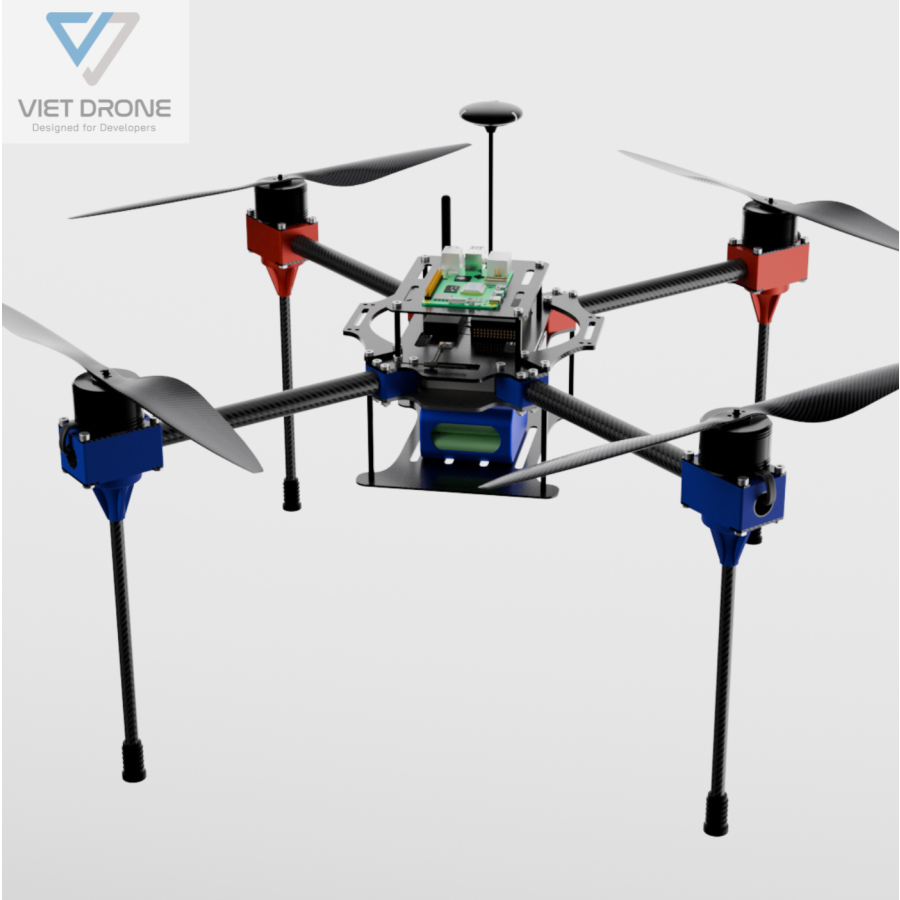

Bộ Kit Phát Triển Drone S650 của Saolatek là một nền tảng phát triển được thiết kế dành cho các nhà nghiên cứu, sinh viên và kỹ sư tại Việt Nam trong lĩnh vực ứng dụng và thử nghiệm UAV. Bộ kit kết hợp khung sợi carbon nhẹ với đầy đủ các thành phần cơ bản cần thiết để lắp ráp và vận hành drone.
Khung S650 được chế tạo từ sợi carbon, vừa nhẹ vừa bền. Các khớp nối gia cường giúp tăng độ ổn định khi bay và giảm rung. Bộ càng đáp làm từ ống sợi carbon với khớp nối chắc chắn, đảm bảo việc cất cánh và hạ cánh ổn định.
Bộ sản phẩm bao gồm động cơ, bộ điều tốc (ESC), board phân phối nguồn và cánh quạt dự phòng. Mỗi tay đòn đã được lắp sẵn động cơ và ESC, cho phép kết nối trực tiếp mà không cần hàn, giúp rút ngắn thời gian lắp ráp xuống khoảng 30 phút và giúp người dùng tập trung vào tích hợp và thử nghiệm.

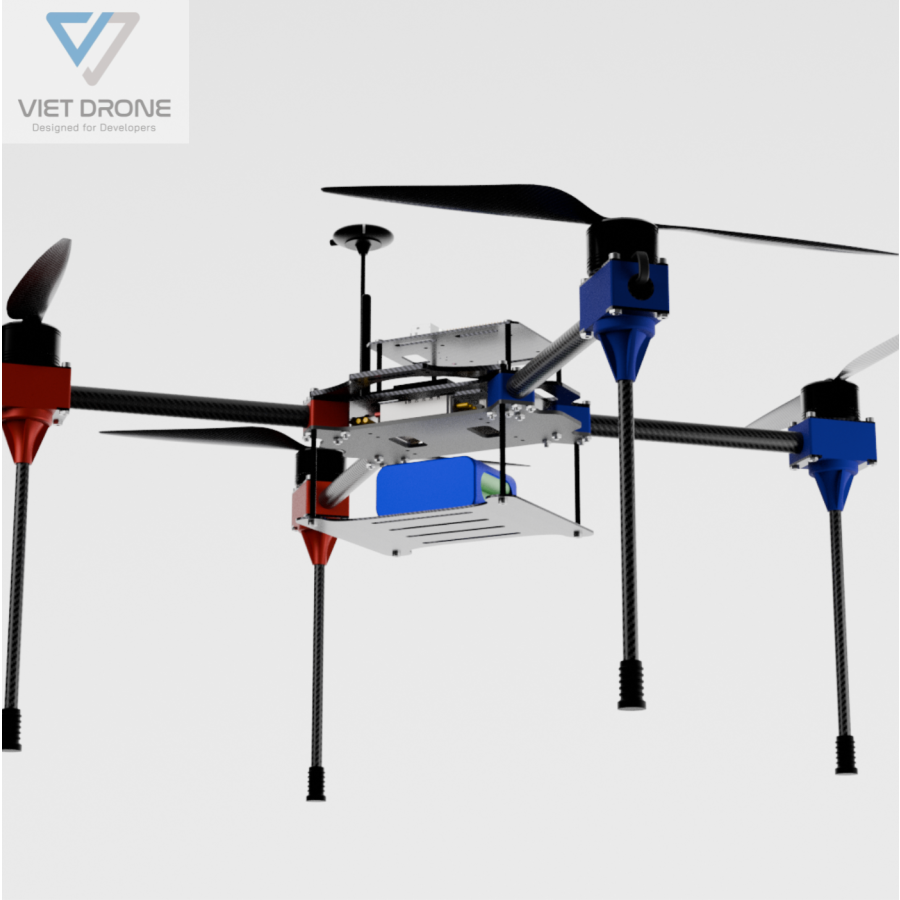

Khung được thiết kế có vị trí gắn module GPS và các máy tính nhúng như Raspberry Pi 5 và NVIDIA Jetson. Ngoài ra còn có ngàm tùy chọn để gắn camera đo chiều sâu. Khoảng cách giữa tấm carbon trên và dưới được mở rộng, giúp việc đi dây và lắp cảm biến thuận tiện hơn. Khay pin có thể điều chỉnh, hỗ trợ pin dung lượng lớn, kéo dài thời gian bay. Hệ thống ray cũng đi kèm để gắn tương thích với nhiều thiết bị payload khác nhau.
Bộ kit sử dụng bộ điều khiển bay Pixhawk, tương thích với cả PX4 và Ardupilot. Mặc định được cài đặt PX4, nhưng người dùng có thể chuyển sang Ardupilot nếu cần. Các dụng cụ cần thiết cho việc lắp ráp đều có sẵn trong hộp.
Bộ Kit Phát Triển Drone S650 của Saolatek mang đến giải pháp thực tế, linh hoạt và mở rộng cho nghiên cứu, giảng dạy và chế tạo thử nghiệm UAV tại Việt Nam.
Đặc điểm nổi bật:
- Bộ điều khiển bay Pixhawk 6C Mini đi kèm GPS M10, điều hướng ổn định
- Khung S650 bằng sợi carbon với tay đòn cố định, thiết kế cho lắp ráp nhanh (khoảng 30 phút)
- Động cơ và ESC gắn sẵn trên tay đòn, sẵn sàng kết nối trực tiếp với board nguồn
- Board phân phối nguồn trang bị cổng XT60 và XT30
- Hỗ trợ lắp đặt các board nhúng như Raspberry Pi 5 và NVIDIA Jetson
Lưu ý:
- Pixhawk 6C Mini hỗ trợ cả PX4 và Ardupilot. Firmware mặc định là PX4. Phiên bản HV chỉ hỗ trợ Ardupilot 4.4 trở lên.
- GPS M10 yêu cầu PX4 1.14 hoặc Ardupilot 4.3 trở lên.
Nội dung gói sản phẩm (Saolatek S650 Dev Kit):
- Khung S650 (khớp cứng)
- UBEC 12A (3-14S)
- XR2 Nano 2.4GHz ExpressLRS Receiver
- Motor SunnySky X4112/400KV
- Cánh Tarot 15 Inch
- ESC SunnySky 50A
- Mạch điều khiển bay Pixhawk 6X + GPS M10
- Tay Điều Khiển Radiomaster TX16S Mark II Radio Controller (M2) ELRS Gimbal 4.0
- Combo Sạc SKYRC iMAX B6 V2 Charger + Adapter
- Drone Lipo Battery 6S 120C 10Ah
Chi tiết khung S650:

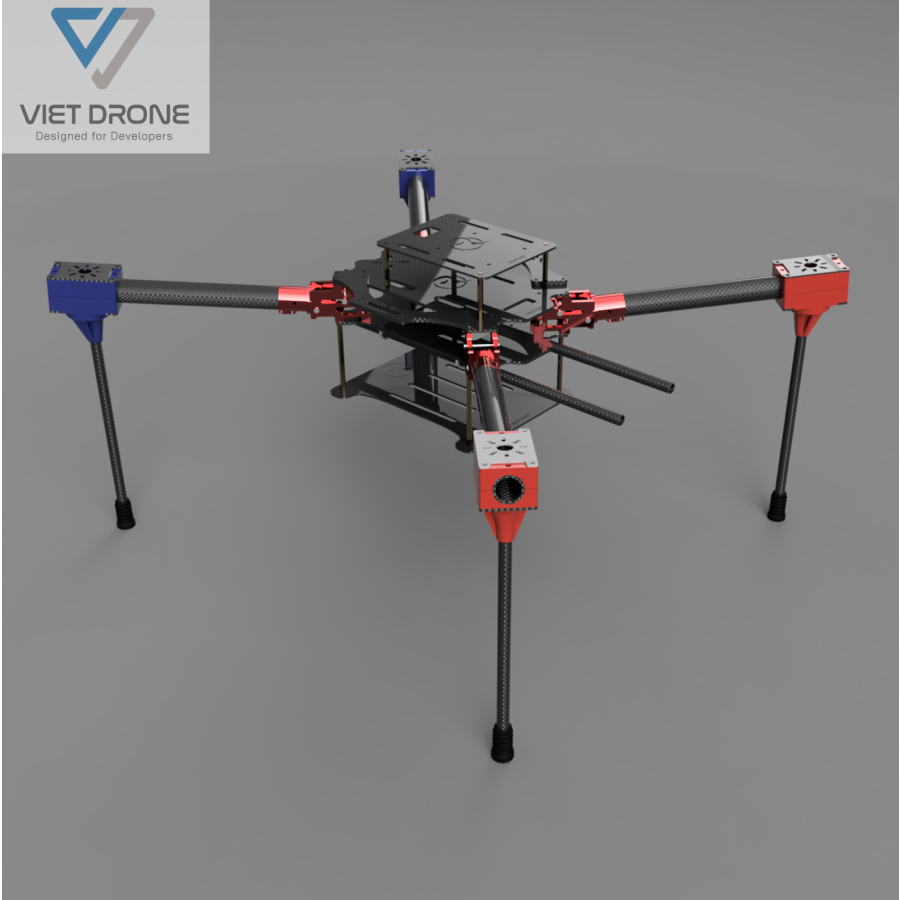

- Khung chính: sử dụng tấm sợi carbon dày 2 mm, thiết kế phân tầng để sắp xếp linh kiện rõ ràng. Tầng trên dành cho máy tính nhúng, tầng chính đặt bộ điều khiển bay và có chỗ mở rộng kết nối linh kiện theo bố cục hình chữ nhật, tầng giữa chứa board phân phối nguồn và ESC, tầng dưới để pin. Thiết kế này giúp dễ dàng lắp đặt, bảo trì và cân bằng trọng lượng.
- Tay đòn: ống sợi carbon đường kính 18 mm, gắn với khớp nối gia cường để tăng độ cứng và ổn định
- Càng đáp: bốn ống sợi carbon đường kính 10 mm kết hợp khớp nối gia cường, tạo cấu trúc bốn chân vững chắc, phân tán lực va chạm đều, tăng độ bền khi cất và hạ cánh
- Tấm carbon: có sẵn lỗ để gắn module GPS và board nhúng như Raspberry Pi 5 hoặc NVIDIA Jetson
- Hệ thống ray: hai thanh ray đường kính 10 mm, dài 300 mm, dùng để gắn gimbal hoặc payload
- Khay pin: có thể điều chỉnh, kèm 2 dây cố định pin chắc chắn
- Dụng cụ: có sẵn dụng cụ cầm tay cơ bản để lắp ráp
Thông số cơ khí:
- Khoảng cách đường chéo động cơ: 650 mm
- Lỗ gắn động cơ: 22.6x22.6 mm và 11.3x11.3 mm
- Thân khung: 118.3x177.1 mm, dày 2 mm
- Chiều cao càng đáp: 17 mm
- Khoảng cách giữa tấm carbon trên và dưới: 128 mm
- Trọng lượng: 3 kg
- Thời gian bay: >30 phút bay hover, không tải (thử nghiệm với pin 10.000mAh)
- Tải trọng: 3000 g
