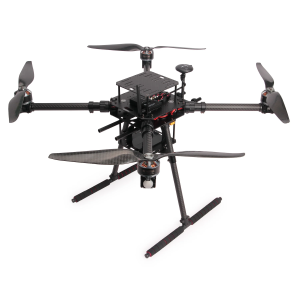

X650 Development Kit (SFR016)

Tính năng

Bộ điều khiển bay Pixhawk 6C hoặc Pixhawk 6X hoàn toàn mới với M10 GPS và Radio SiK Telemetry Plug & Play

Khung sợi carbon với bộ nối cánh tay nhôm có thể gập lại

Thiết kế khung mới với thời gian lắp ráp tối thiểu, không cần hàn Cài đặt dễ dàng và đơn giản

Nền tảng rộng rãi để tích hợp dễ dàng các phụ kiện và pin bổ sung

Động cơ, ESC và đèn LED được cài đặt sẵn với phích cắm nguồn XT30 đơn giản cho PDB

Bo mạch phân phối điện (PDB) với phích cắm XT60 & XT30

Giá đỡ camera độ sâu tùy chọn cho camera độ sâu Intel RealSense

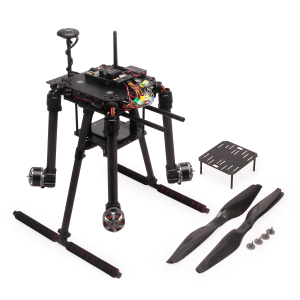

Bộ kit X650 được trang bị đầy đủ:

- Bộ điều khiển bay tự động lái: Pixhawk 6C (Vỏ nhựa) & PM02 V3 hoặc Pixhawk 6X (v2A) & PM02D

- GPS: Mô-đun GPS M10

- Radio truyền thông: SiK Telemetry Radio V3 433/915MHz

- Khung X650 V2

Các thành phần được cài đặt sẵn:

• 4 Động cơ - T Motor MN4014 KV330 Motor với đầu nối XT30

• 4 Đèn LED - NeoPixel WS2812 LED (Hướng dẫn cài đặt)

• 4 ESC - Tekko32 F4 45A ESC với đầu nối XT30

4 Cánh quạt sợi carbon Gemfan 1555

Bo mạch phân phối điện (Đầu nối XT60 cho pin và đầu nối XT30 cho ESC và thiết bị ngoại vi) Các thành phần tùy chọn khác (Bán riêng):

• Bộ điều khiển từ xa RadioMaster TX16S

• Bộ thu tín hiệu RadioMaster R81

• Giá đỡ camera độ sâu

Chi tiết bộ khung X650

• Chiều dài cơ sở: 650mm

• Họa tiết lắp động cơ: 16-25mm

• Thân máy: Tấm trên và dưới bằng sợi carbon toàn bộ (160 x 160mm, dày 2mm)

• Cánh tay: Ống sợi carbon 20mm siêu nhẹ và siêu bền với giá đỡ cánh tay gắp bằng nhôm thiết kế mới

• Chân hạ cánh: Ống sợi carbon đường kính 16mm và 10mm với đầu nối chữ T bằng nhựa được gia cố và cải tiến.

• Tấm trên và tấm pin: Tấm sợi carbon 120mm x 128mm cho nhiều loại tải trọng, phụ kiện hoặc pin.

• Bo mạch nền: Với các lỗ lắp cho GPS và máy tính đồng hành phổ biến như Raspberry Pi 4 và Jetson Nano

• Hệ thống lắp đặt ray kép 10mm Ø x 320 mm dài

• Hai miếng đệm và dây đai pin

• Công cụ cầm tay để lắp đặt

Thời lượng bay và khả năng mang tải

Thời gian bay: 30 phút (Hover với pin 6S 10000mAh, không tải trọng thêm)

Trọng lượng toàn bộ bộ kit: 2000g (không tính pin)

Tải trọng:

• 4.3kg (không tính pin)

• 3.5kg (với pin 5200mAh 750 gram)

• 3.1kg (với pin 10000mAh 1200 gram)

Giới hạn trọng lượng cất cánh: 6300g (70% ga)

Khuyến nghị pin: Pin Lipo 6S 5000-12000mAh với đầu nối XT60 (Không bao gồm)
