Tổng quan

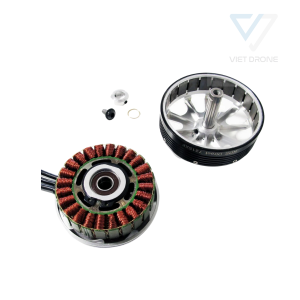

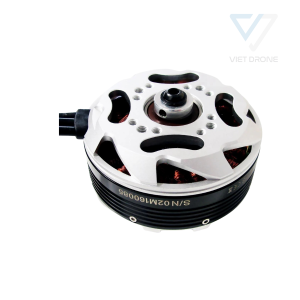

Động cơ brushless đa cánh KDE Direct 7215XF-135 là động cơ cực kỳ hiệu quả và mạnh mẽ dành cho nhiều ứng dụng vận tải hạng nặng, được thiết kế để mang đến những loại động cơ chất lượng cao và chống rung cho thị trường. Các động cơ được thiết kế chú trọng đến hiệu suất và độ bền, với các tính năng chưa từng thấy trên thị trường hiện nay:(1) Cuộn dây đồng nguyên khối nhiệt độ cao 240°C liên tục (tối đa 340°C) chất lượng cao để hoạt động không bị hỏng hóc trong điều kiện khắc nghiệt, (2) Lõi thép silic 0,2 mm do Nhật Bản chế tạo và dây buộc Kevlar giúp hiệu suất hoạt động cao, và (3) Trục đỡ ba bạc đạn, bạc đạn ABEC-7 giúp bay không cần bảo trì và thoải mái trong hàng trăm giờ. Đây chỉ là một vài ưu điểm được tích hợp sẵn trên các động cơ này và mọi chi tiết của động cơ đều được kiểm tra kỹ lưỡng để tạo ra sản phẩm tốt nhất hiện có; cho nhiều ứng dụng bay khác nhau.
Động cơ bao gồm dây dẫn silicone 200 ° C, 13 AWG, 760mm và Đầu nối đạn 24K ф4.0mm (KDEXF-BC40, được hàn sẵn vào dây dẫn động cơ và Đầu nối đạn phù hợp với ESC)
Thông số kỹ thuật
|
Thông số kỹ thuật
|
|
Kv (Hằng số vận tốc động cơ)
|
135 RPM/V
|
|
Kt (Hằng số mô-men xoắn động cơ)
|
0.0707 Nm/A
|
|
Km (Hằng số động cơ)
|
0.2600 Nm/√(W)
|
|
Dòng điện liên tục tối đa*
|
45 A (180 s)
|
|
Công suất liên tục tối đa*
|
2915 W (180 s)
|
|
Điện áp
|
22.2 V (6S LiPo) - 60.9 V (14S LiHV)
|
|
Io (10V)
|
0.5 A
|
|
Rm (Sức cản của gió)
|
0.074 Ω
|
|
Stator Poles
|
24 (24S22P)
|
|
Magnetic Poles
|
22 (24S22P)
|
|
Bearings (Vòng bi)
|
Triple, 6900-2RS/6000-2RS
|
|
Mount Pattern (Mô hình gắn kết)
|
M4 x ф35 mm, M5/M4 x ф40 mm
|
|
Stator Class (Lớp Stator)
|
7215, 0.2 mm Japanese
|
|
Shaft Diameter (Đường kính trục)
|
ф10 mm (ф10 mm Internal)
|
|
Shaft Length (Chiều dài trục)
|
9.5 mm
|
|
Motor Diameter (Đường kính động cơ)
|
ф80.8 mm
|
|
Motor Rotor Inertia (Quán tính cánh quạt động cơ)
|
2.024 kg*cm^2
|
|
Motor Length (Chiều dài động cơ)
|
49.5 mm
|
|
Motor Weight (Trọng lượng)
|
555 g (640 g with Wires/Bullets)
|
|
Propeller Blade Size (Kích thước cánh)
|
Up to 30.5"-TP (24.5"-DP Maximum on 14S)
|
|
Motor Advance Timing
|
22° - 30°
|
|
Motor Drive Frequency
|
16 - 32 kHz
|
Dữ liệu hiệu suất: https://www.kdedirect.com/cdn/shop/files/KDE7215-135kV.png?v=1694120061
Cấu hình tương thích:
|
Voltage
|
Propeller
|
Compatible ESCs
|
|
6S
|
24.5" x 8.1 DUAL-EDN (KDE)
|
55A
|
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
24.5" x 8.1 TRIPLE-EDN (KDE)
|
55A
|
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
24.5" x 8.1 HEX-EDN (KDE)
|
55A
|
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
27.5" x 8.9 DUAL-EDN (KDE)
|
55A
|
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
27.5" x 8.9 TRIPLE-EDN (KDE)
|
55A
|
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
27.5" x 8.9 HEX-EDN (KDE)
|
55A
|
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
30.5" x 9.7 DUAL-EDN (KDE)
|
55A
|
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
30.5" x 9.7 TRIPLE-EDN (KDE)
|
55A
|
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
8S
|
24.5" x 8.1 DUAL-EDN (KDE)
|
55A
|
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
24.5" x 8.1 TRIPLE-EDN (KDE)
|
55A
|
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
24.5" x 8.1 HEX-EDN (KDE)
|
55A
|
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
27.5" x 8.9 DUAL-EDN (KDE)
|
55A
|
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
27.5" x 8.9 TRIPLE-EDN (KDE)
|
55A
|
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
30.5" x 9.7 DUAL-EDN (KDE)
|
55A
|
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
30.5" x 9.7 TRIPLE-EDN (KDE)
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
10S
|
24.5" x 8.1 DUAL-EDN (KDE)
|
55A
|
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
24.5" x 8.1 TRIPLE-EDN (KDE)
|
55A
|
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
24.5" x 8.1 HEX-EDN (KDE)
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
27.5" x 8.9 DUAL-EDN (KDE)
|
55A
|
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
27.5" x 8.9 TRIPLE-EDN (KDE)
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
30.5" x 9.7 DUAL-EDN (KDE)
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
12S
|
24.5" x 8.1 DUAL-EDN (KDE)
|
55A
|
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
24.5" x 8.1 TRIPLE-EDN (KDE)
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
27.5" x 8.9 DUAL-EDN (KDE)
|
75A
|
|
85A
|
|
95A
|
|
125A
|
|
14S
|
24.5" x 8.1 DUAL-EDN (KDE)
|
85A
|
|
125A
|
